Concepteur de self à entrefer

Concevez une self de filtrage d'alimentation sur un noyau à entrefer. · dans Transformateurs

dcfilterinductance

Concevez une self de filtrage d'alimentation sur un noyau à entrefer. Trois modes : résoudre pour les spires, l'inductance, ou les deux. Calcule l'entrefer, l'épaisseur de la cale, le calibre du fil, le remplissage de la fenêtre, la résistance DC, la chute de tension et les pertes cuivre — avec un avertissement de saturation lorsque le flux dépasse Bmax.

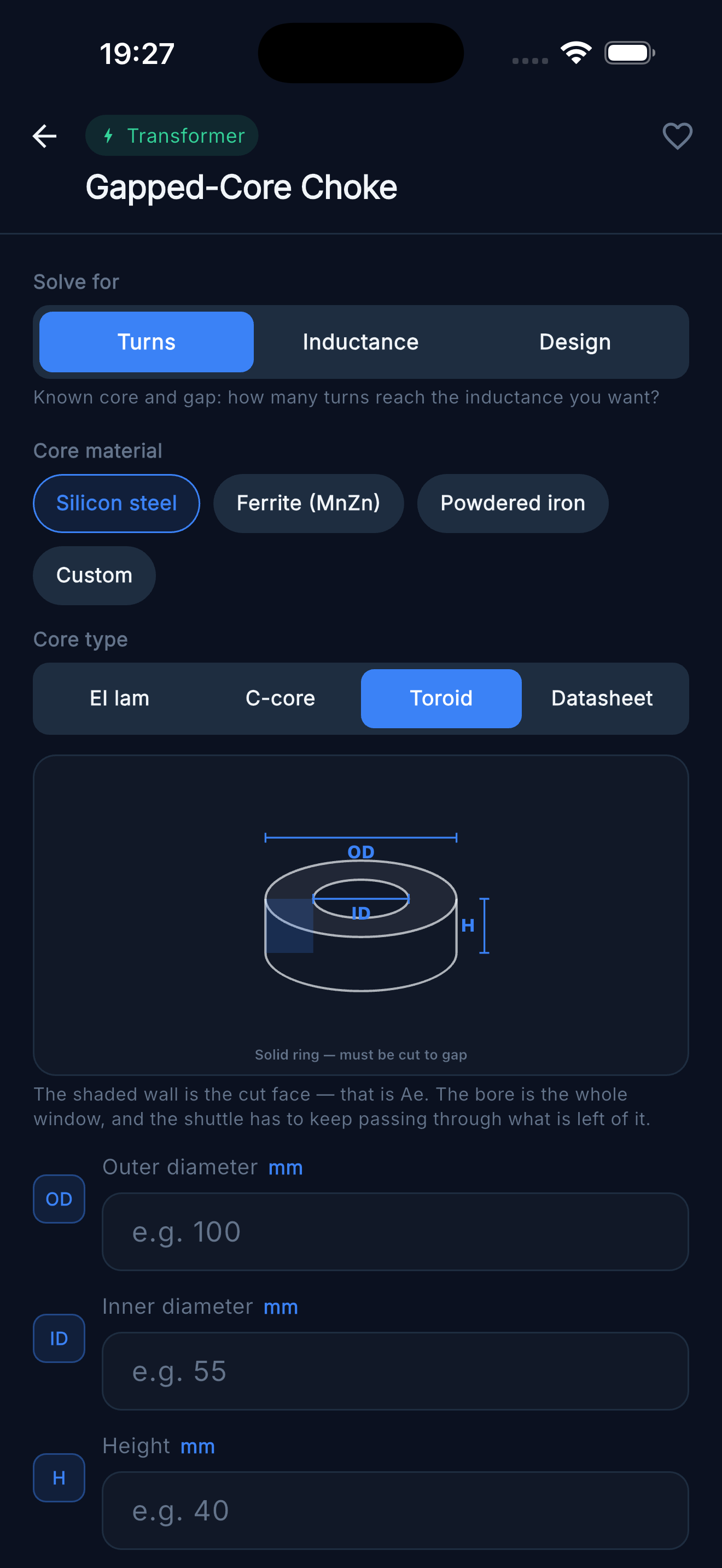

Gapped-Core Choke Designer — Toroid core with air gap — Concepteur de self à entrefer — Noyau toroïdal avec entrefer

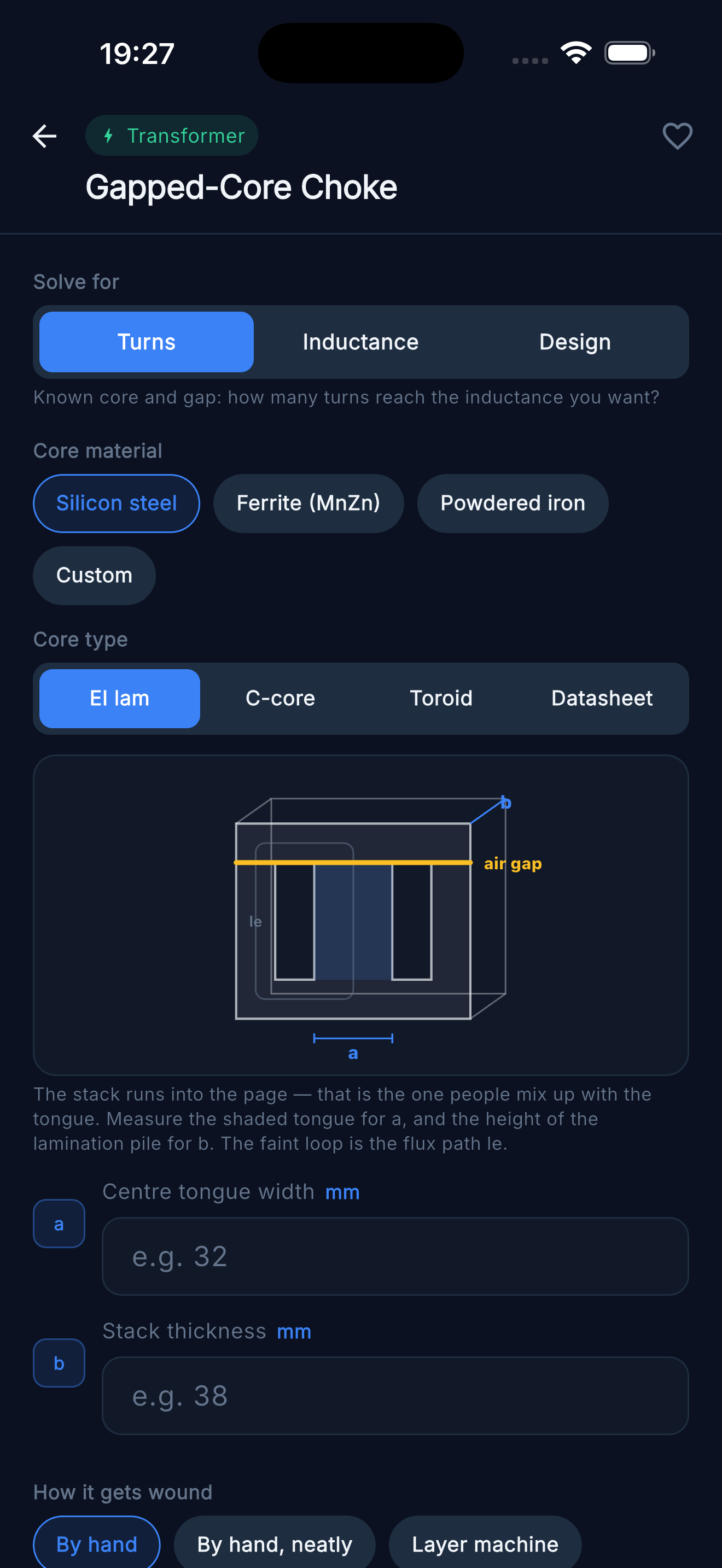

Gapped-Core Choke Designer — EI lamination core with air gap — Concepteur de self à entrefer — Noyau feuilleté EI avec entrefer

Comment utiliser

Trois modes — Spires, Inductance, ou Conception (détermine à la fois les spires et l'entrefer).

À quoi ça sert

Concevez une self de filtrage d'alimentation sur un noyau à entrefer — une self qui conduit du courant continu, ce qui explique justement pourquoi elle a besoin d'un entrefer.

Vous saisissez

Dimensions du noyau (illustrées), perméabilité relative, densité de flux de conception, courant DC, densité de courant, longueur moyenne par spire.

Vous obtenez

Spires, entrefer et épaisseur de cale par jambe, inductance résultante, A_L, perméabilité effective, densité de flux au courant de travail avec avertissement de saturation, calibre de fil, remplissage de la fenêtre, résistance DC, chute de tension DC et pertes cuivre.
L'application indique directement sur le schéma du noyau où se trouve l'entrefer.

Astuces et avertissements

Accoler étroitement deux moitiés de noyau n'est PAS un entrefer nul — il reste un résidu de 0,02 à 0,05 mm. Saisissez zéro uniquement pour un anneau plein non coupé.
