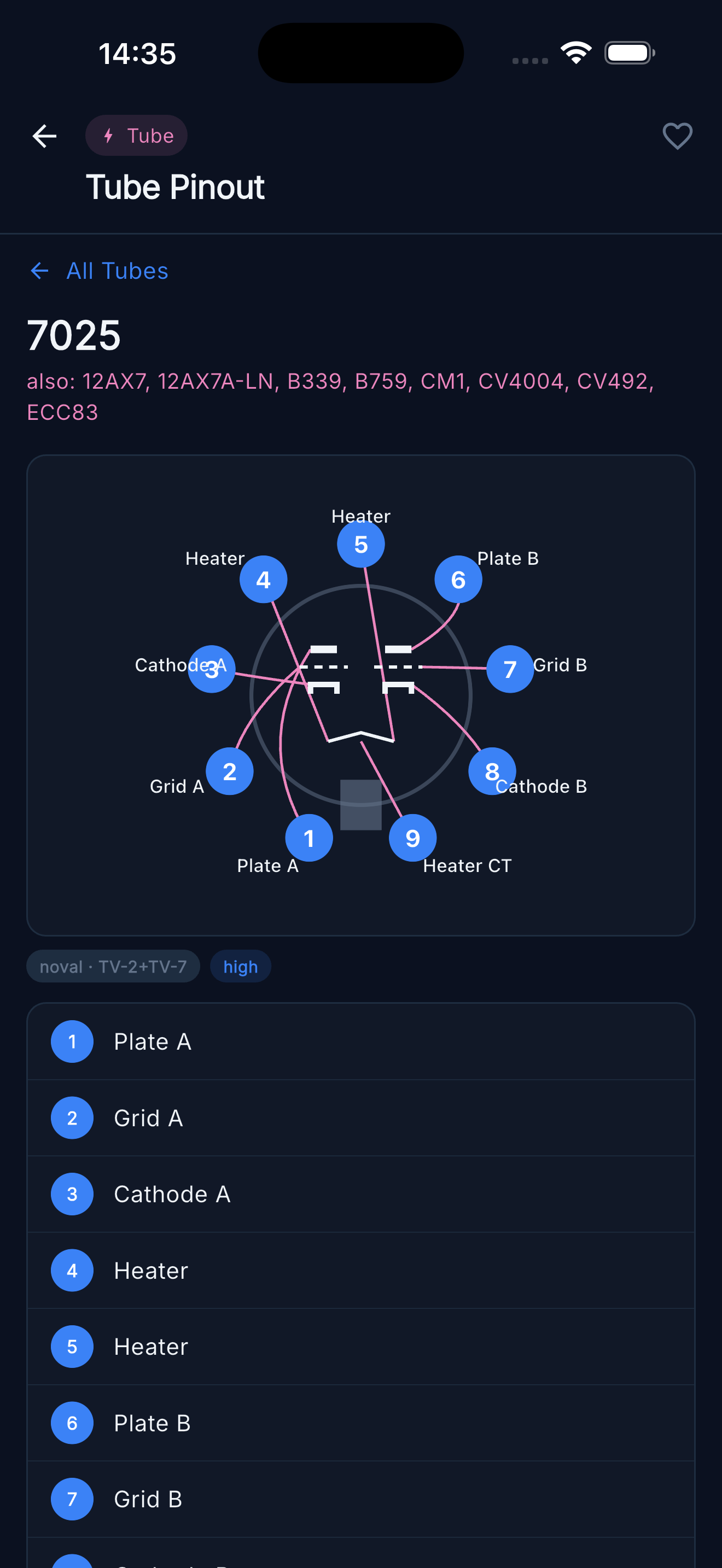

电子管引脚图 — 双三极管连接
电子管引脚图查看器
提供 2,400 多种电子管型号的管座图,包括主数据库中没有的稀有及冷门型号。点击任意引脚即可高亮显示。涵盖 Noval、Octal、Loktal、Rimlock、UX 及顶帽式管座。. · 属于 电子管
提供 2,400 多种电子管型号的管座图,包括主数据库中没有的稀有及冷门型号。点击任意引脚即可高亮显示。涵盖 Noval、Octal、Loktal、Rimlock、UX 及顶帽式管座。
使用方法
用途说明
接线管座 —— 包括主数据库中未收录的冷门型号(2,400 多种)。
你需要输入
- 电子管型号(6L6、EL34、807、12AX7)。
你会得到
- 带比例的管座接线图,标注每个电极名称(Plate、Grid、Cathode、Filament 等)。
- 管座类型、引脚数及顶帽(如有)。点击引脚即可高亮显示。
提示与注意事项
- 覆盖范围比主数据库广得多,因为只需要管座数据即可收录。
