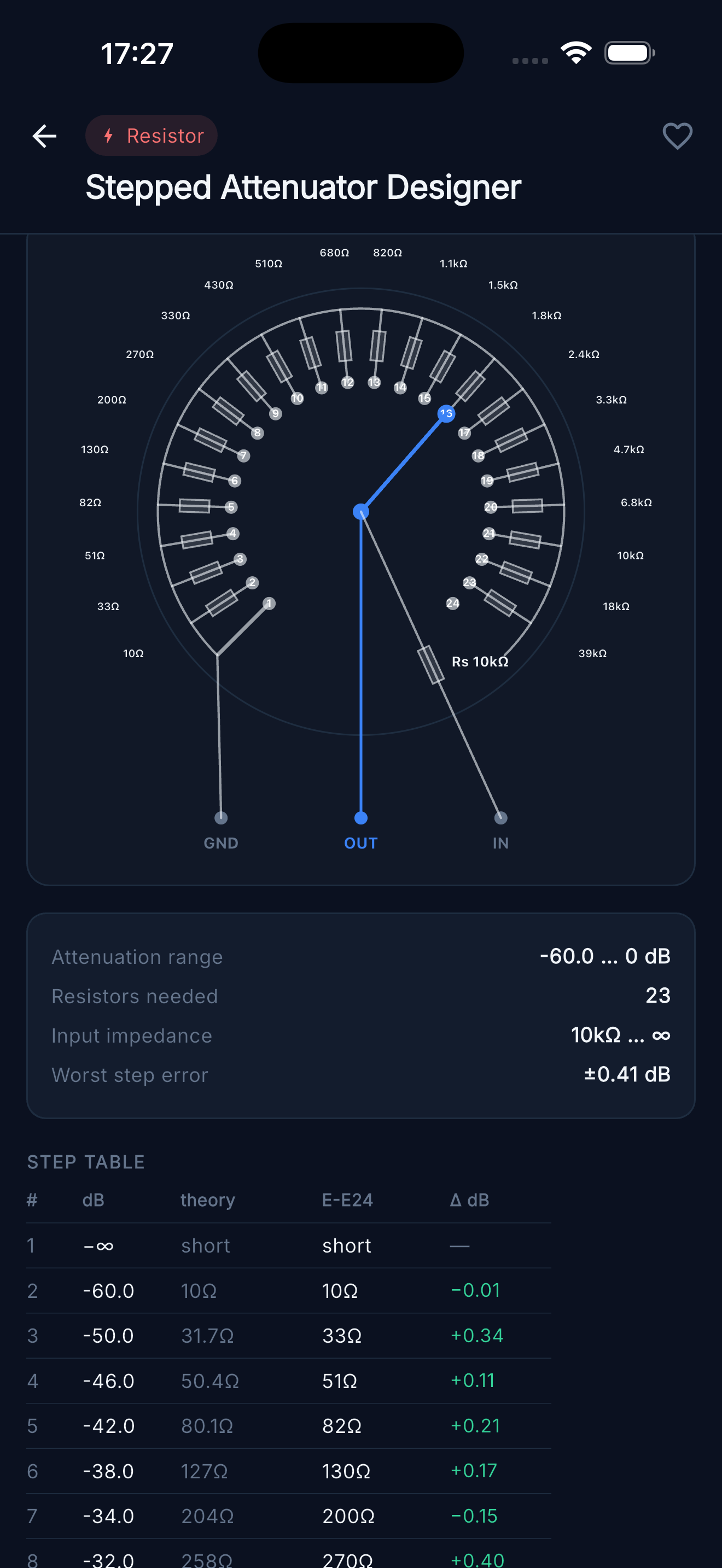

步进衰减器设计 — 梯形电路图与步进表

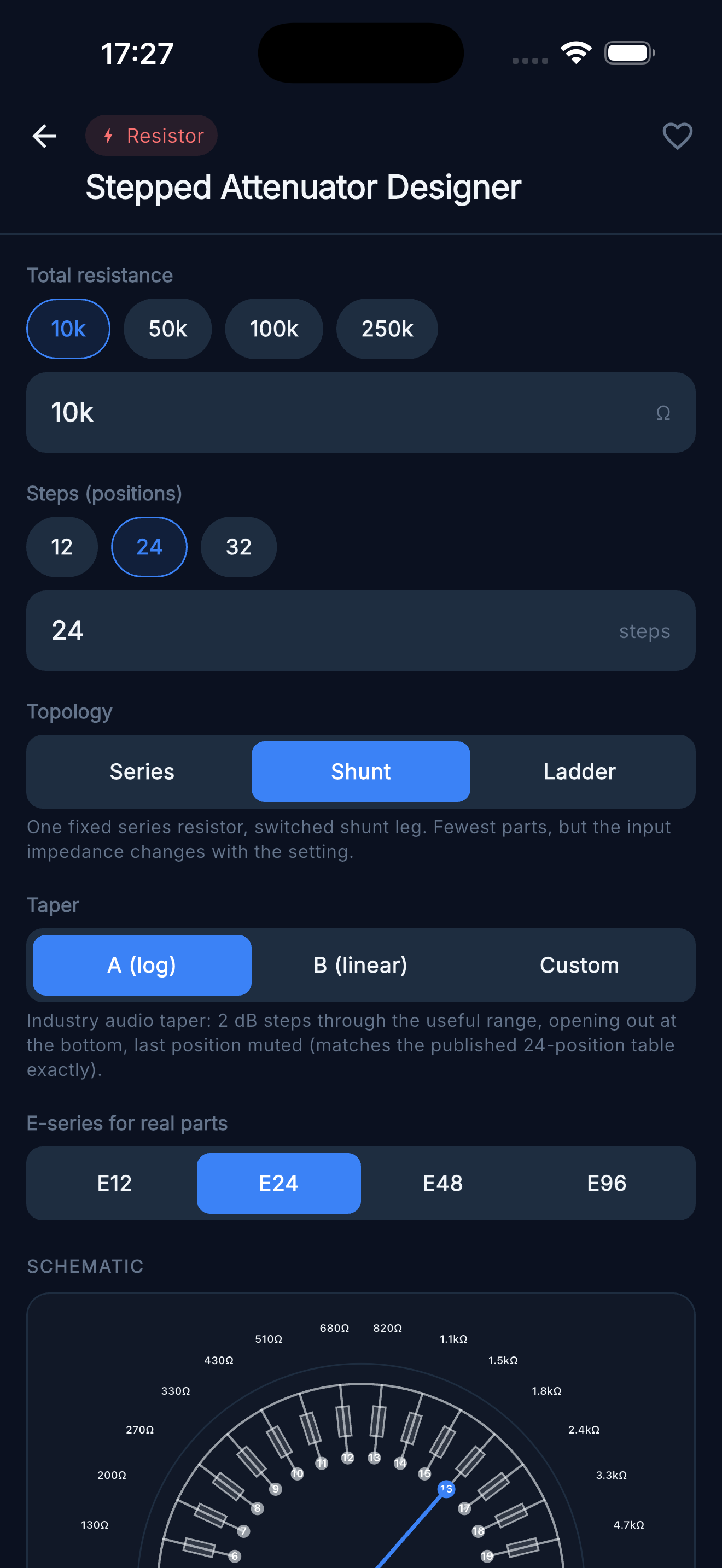

步进衰减器设计 — 拓扑、曲线与E系列设置
步进衰减器设计
设计一个开关电阻式音量控制电路。可选择串联、分流或梯形拓扑;设置 A 型(对数)、B 型(线性)或自定义每步 dB 曲线;选择 E 系列。可获得完整电路图、逐级 dB 表以及采购清单 —— 均为单声道数值,立体声需乘以 2。. · 属于 电阻
设计一个开关电阻式音量控制电路。可选择串联、分流或梯形拓扑;设置 A 型(对数)、B 型(线性)或自定义每步 dB 曲线;选择 E 系列。可获得完整电路图、逐级 dB 表以及采购清单 —— 均为单声道数值,立体声需乘以 2。
使用方法
三种曲线模式 —— A 型(对数)、B 型(线性)或自定义每步 dB。
用途说明
构建一款高端功放中常用的开关电阻式音量控制电路。
你需要输入
- 总电阻、步数、拓扑结构(串联/分流/梯形)、曲线类型,以及实际元件所用的 E 系列。
你会得到
- 完整电路图与步进表 —— 每个位置对应的衰减量(dB)及电阻值。
- 采购清单(单声道数值 —— 立体声需乘以 2),以及总衰减范围和电阻数量。
