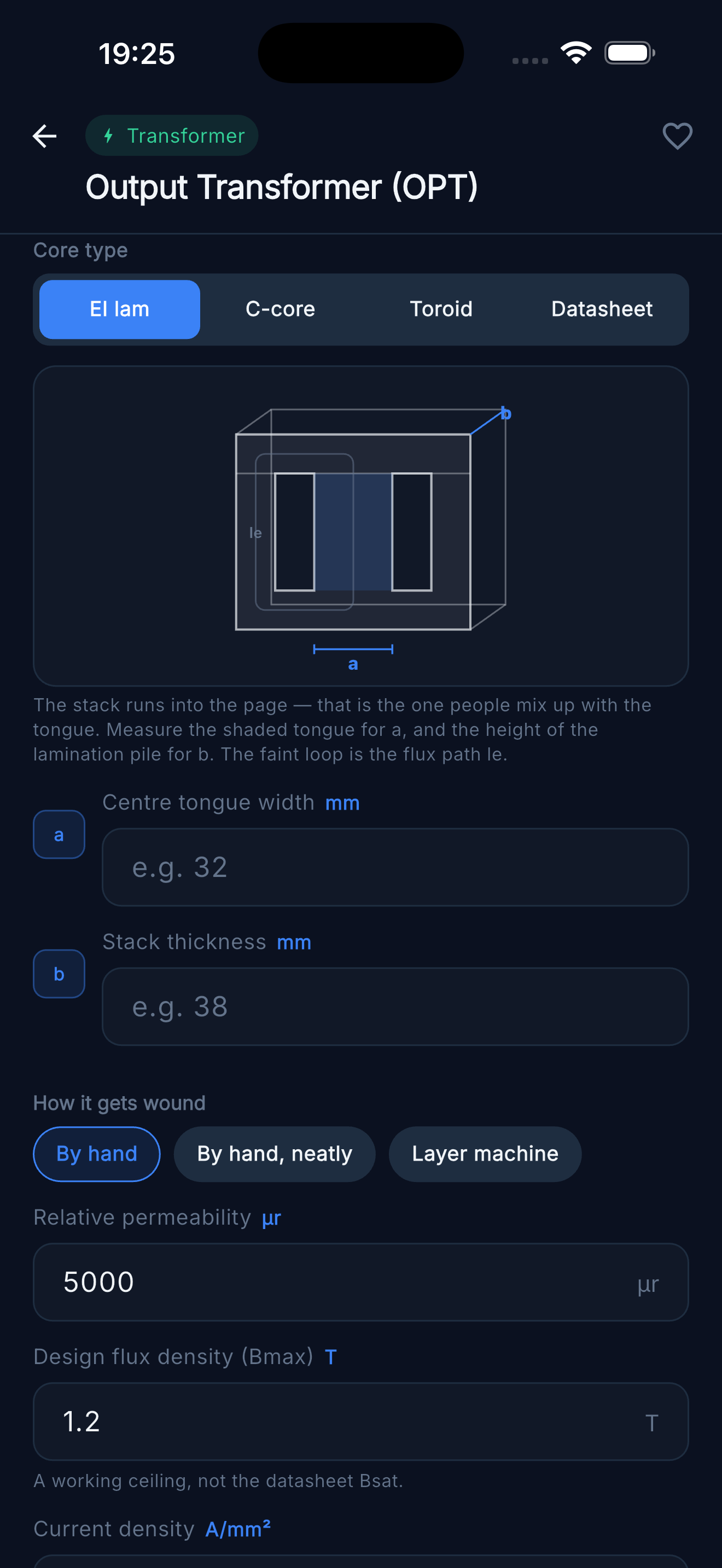

输出变压器(OPT) — EI叠片铁芯结构

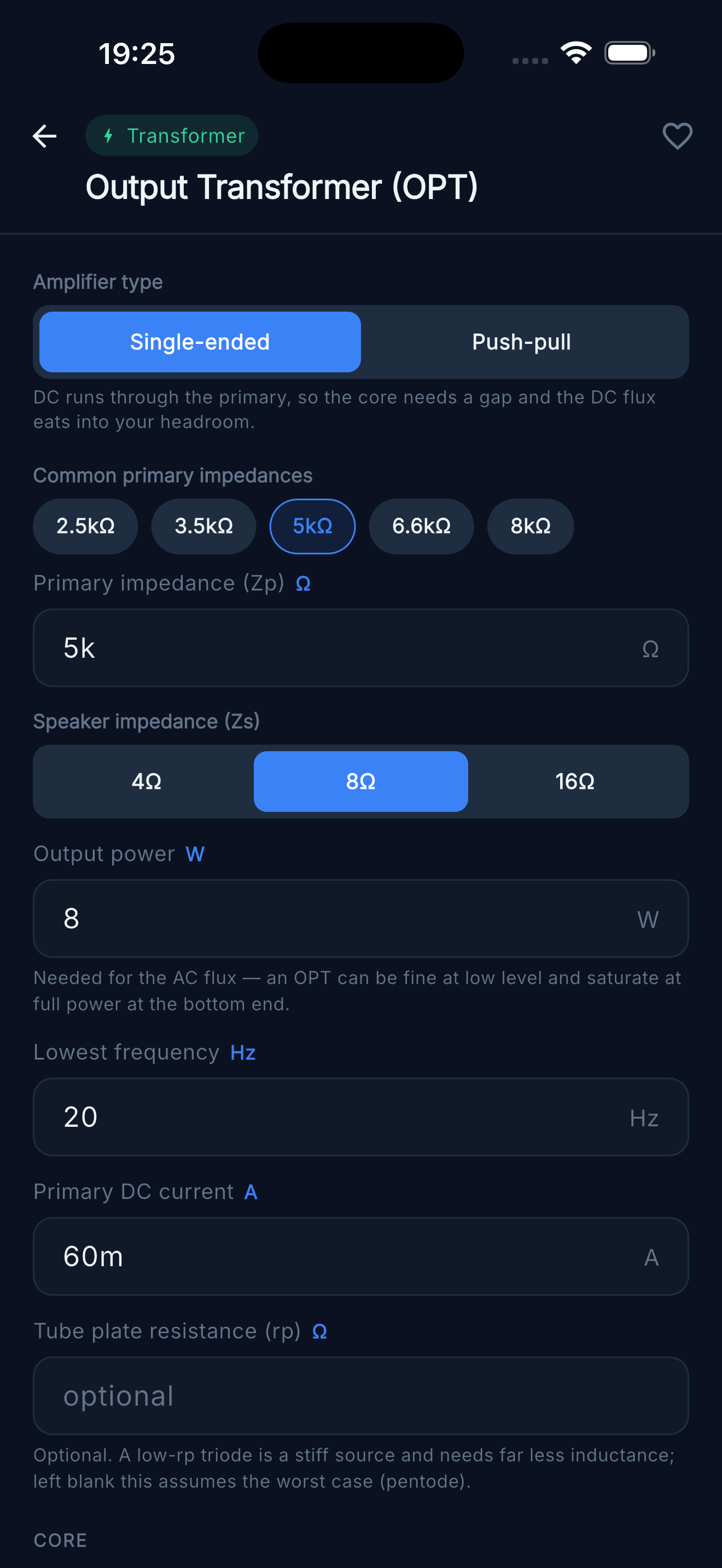

输出变压器(OPT) — 单端与推挽设置
输出变压器(OPT)计算器
为单端或推挽输出级提供 OPT 初步设计。输入 Zp、扬声器阻抗、输出功率与最低频率。可得到匝数比(Np:Ns)、最小初级电感、气隙厚度(单端)以及直流+信号磁通检查,以捕捉磁芯饱和问题。. · 属于 变压器
为单端或推挽输出级提供 OPT 初步设计。输入 Zp、扬声器阻抗、输出功率与最低频率。可得到匝数比(Np:Ns)、最小初级电感、气隙厚度(单端)以及直流+信号磁通检查,以捕捉磁芯饱和问题。
使用方法
两种模式 —— 单端/推挽。
用途说明
电子管输出变压器初步设计:匝数比、最小初级电感、气隙及磁通检查。
你需要输入
- 初级阻抗(Zp)、扬声器阻抗、输出功率、最低频率、初级直流电流(单端)、电子管板极电阻(rp),以及磁芯数据(µr、设计 Bmax、电流密度)。
你会得到
- 匝数比(Np:Ns)、初次级匝数、有效源电阻、满足低频响应所需的最小初级电感,以及单端结构的气隙与垫片厚度。
- 磁通检查 —— 直流磁通、低频段信号磁通及总磁通,若磁芯饱和会标注警告。
